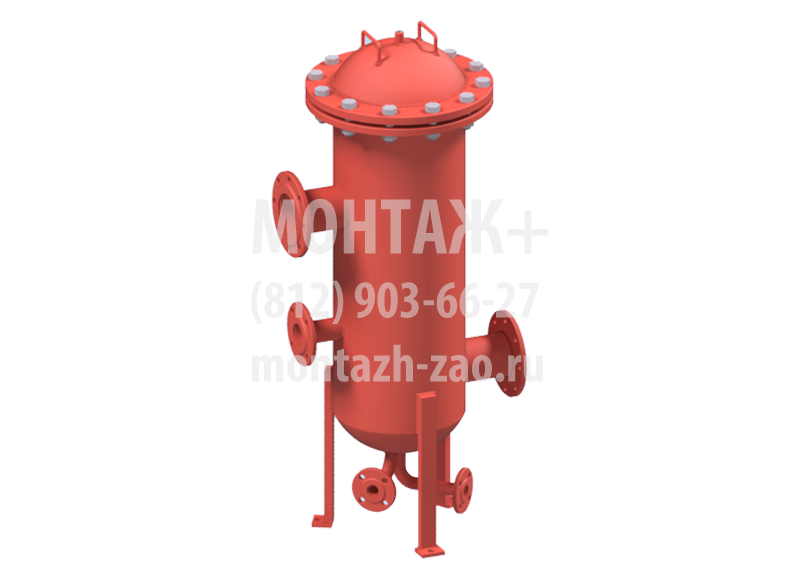

Фильтр мазута ФМ имеет вертикальный корпус, в верхней части которого расположена съемная эллиптическая крышка. Она обеспечивает доступ к внутренним элементам фильтра для технического обслуживания. В крышке предусмотрена муфта диаметром 15 мм для подключения воздушного вентиля.
Корпус фильтра оснащен патрубками для подачи и выхода мазута, а также патрубком для выхода конденсата. В нижней части корпуса приварена эллиптическая заглушка с патрубком для опорожнения фильтра и патрубком для входа продувочного пара. Фильтр также имеет опоры с отверстиями для крепления к полу с помощью анкерных болтов.

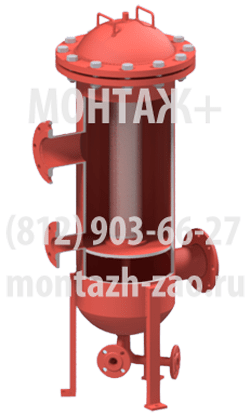

Внутри корпуса установлен съемный фильтрующий элемент, который состоит из каркаса с натянутой на него сеткой из нержавеющей стали марки 12Х18Н9Т, соответствующей ГОСТ 3826-82. Концы сетки сшиты проволокой и дополнительно скреплены пайкой. Фильтрующий элемент фиксируется на опорном кольце и закрепляется в верхней части корпуса с помощью болтов и кронштейнов.
| Обозначение фильтра | Вход/выход мазута, мм | Вход пара, мм | Выход конденсата, мм | Слив мазута, мм | Монтажное межфланцевое расстоияние, L (мм) | Диаметр корпуса, Дн (мм) | Высота, Н (мм) | Масса, кг | Цена |
|---|---|---|---|---|---|---|---|---|---|
| ФМ 25-30-240 | 100 | 25 | 50 | 25 | 400 | 219 | 1370 | 116 | 87 000 |
| ФМ 25-30-65 | |||||||||
| ФМ 25-30-40 | 100 | 560 | 325 | 1340 | 126 | 90 000 | |||
| ФМ 25-30-5 | |||||||||
| ФМ 40-30-40 | 100 | 560 | 325 | 134 | 129 | 110 000 | |||
| ФМ 40-30-5 | |||||||||
| ФМ 10-60-40 | 150 | 50 | 800 | 426 | 1640 | 248 | 133 000 | ||
| ФМ 10-60-5 | |||||||||
| ФМ 10-120-40 | 200 | 1000 | 630 | 1980 | 447 | 195 000 | |||
| ФМ 10-120-5 | |||||||||
| ФМ 10-240-40 | 250 | 1200 | 820 | 2370 | 800 | 315 000 | |||
| ФМ 10-240-5 |
| Характеристики | Размер ячейки фильтрующей сетки, мм | Производительность, т/ч | Рабочее давление МПа (кгс/см²) | Температура среды, °С | Площадь поверхности фильтрации, м² |
|---|---|---|---|---|---|
| ФМ 25-30-240 | 0,4х0,25 | 30 | 25 | 60-200 | 400 |
| ФМ 25-30-65 | 0,9х0,36 | ||||
| ФМ 25-30-40 | 1,2х0,4 | 30 | 25 | 130 | 560 |
| ФМ 25-30-5 | 3,5х1,0 | ||||
| ФМ 40-30-40 | 1,2х0,4 | 30 | 40 | 560 | |
| ФМ 40-30-5 | 3,5х1,0 | ||||
| ФМ 10-60-40 | 1,2х0,4 | 60 | 10 | 800 | |
| ФМ 10-60-5 | 3,5х1,0 | ||||
| ФМ 10-120-40 | 1,2х0,4 | 120 | 10 | 1000 | |
| ФМ 10-120-5 | 3,5х1,0 | ||||
| ФМ 10-240-40 | 1,2х0,4 | 240 | 10 | 1200 | |
| ФМ 10-240-5 | 3,5х1,0 |
Мазут поступает в корпус фильтра ФМ через верхний входной штуцер. Проходя через сетку, он очищается от твердых примесей и выходит через нижний штуцер.
По мере загрязнения фильтра ФМ и увеличения гидравлического сопротивления до 1,0 МПа (10 кгс/см²) необходимо провести чистку фильтра от накопившихся загрязнений.
Чистка сетки фильтра мазута ФМ: Чтобы очистить сетку от шлама, нужно отключить фильтр и слить оставшийся мазут через нижний патрубок опорожнения. Затем откройте патрубок выхода конденсата и продуйте фильтр обратным током пара с температурой не более 195 °C и давлением до 10 МПа.
Чистка корпуса фильтра мазута ФМ: Для очистки корпуса отключите фильтр и слейте оставшийся мазут через сливной патрубок, расположенный в нижней части корпуса. Затем откройте верхнюю крышку, отсоедините и извлеките сетчатую вставку.
Фильтры мазута ФМ устанавливаются на подпорках, строго вертикально.
Транспортирование фильтров мазута ФМ может осуществляться всеми видами транспорта.
При разгрузке фильтра не допускается его сбрасывание.
Условия транспортирования фильтров в части воздействия климатических факторов внешней среды должны соответствовать условиям 7 ГОСТ 15150-69, а в части воздействия механических факторов группе Л ГОСТ 23170-78.
Фильтры мазута ФМ соответствуют требованиям ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением" и не подлежат регистрации в органах Ростехнадзора.
Основной задачей эксплуатации фильтров является обеспечение бесперебойной и безаварийной работы изделия с расчетными параметрами в течении всего срока эксплуатации.
Фильтр должен находиться под наблюдением обслуживающего персонала.
Периодически, по мере накапливания грязи в корпусе фильтра и забивания сетки шламом, производится отключение фильтра, очистка корпуса от грязи через штуцер (муфту) в нижней части корпуса и промывка сетки обратным потоком пара.
Осмотр и очистка внутренней поверхности корпуса фильтра, а также замена паронитовых прокладок должны производиться не реже одного раза в 2-3 года во время отключения фильтра.
Фильтр мазута ФМ должен подвергаться техническому осмотру после монтажа, до пуска в работу, периодически в процессе эксплуатации.
После монтажа перед пуском в работу при выполнении требований по условиям и срокам хранения необходимо проводить только наружный осмотр фильтра и гидравлическое испытание.
Перед внутренним осмотром и гидравлическим испытанием фильтр следует отключить, охладить, освободить от заполняющей его рабочей среды и скопившегося осадка.
Полный назначенный срок службы фильтров мазута ФМ - 20 лет.
Гарантийный срок использования 24 месяца с момента включения фильтра в эксплуатацию, но не более 36 месяцев со дня отгрузки, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Фильтры не подлежат обязательной регистрации в органах Ростехнадзора.
